二、型號命名
XMZ□———— 單顯示儀表
XMT□—□□□□M -后綴帶M的儀表，為拔碼設定
A B C D E
A：外型尺寸（外型尺寸表）
B：設定方式
1：電位器設設（XMT專用，如后綴帶M，為拔碼設定）
2：電位器設定（如后綴帶M，為拔碼設定）
8：電位器設定（XMT-DA專用）
C：調節方式
0：二位開關式
2：三位開關式
3：時間比例式
6：可控硅移相觸發調節
7：單相可控硅過零觸發調節
8：三相可控硅過零觸發調節
9：連續PID調節
D：報警方式
0：無報警
1：上限報警
2：下限報警
E：輸入傳感器類型
1：熱電偶
2：熱電阻
3：電壓信號
4：電阻信號
5：電流信號
三、主要技術性能和指標
1、顯示精度≤1.0％F.S±1個字（除S分度號儀表在800℃-1600℃范圍內，其它分度號儀表在全量程范圍
內均滿足上述精度要求。）
2、設定精度≤1.0％F.S±1個字
3、控制靈敏度≤0.75％F.S或按用戶要求
4、時間比例調節：㈠比例帶3-6％，㈡零周期：30S±10S
5、輸出脈沖信號：幅度大于3V，寬度大于40μS的移相或過零觸發脈沖
6、PID調節：
1）輸出0-10mA或4-20mA兩檔，
2）負載：800±80Ω
3）P（比例帶）：3-6％，
4）I（積分時間）：1500S，
5）D（微分時間）：30S。
7、輸出觸點容量：AC220純電阻負載3A，電感負載1A。
8、工作電源：AC220V±10％，50～60Hz或AC380V±10％，50～60Hz，功耗≤3W。
9、工作環境：溫度-10℃～50℃，相對濕度≤85％的無腐蝕性氣體場合。
四、外形尺寸
|
型 號 |
外形尺寸（寬×高）mm |
殼體深度 |
開孔尺寸 |
|
XMT |
160×80 |
135 |
151×75 |
|
XMTA |
96×96 |
120 |
92×92 |
|

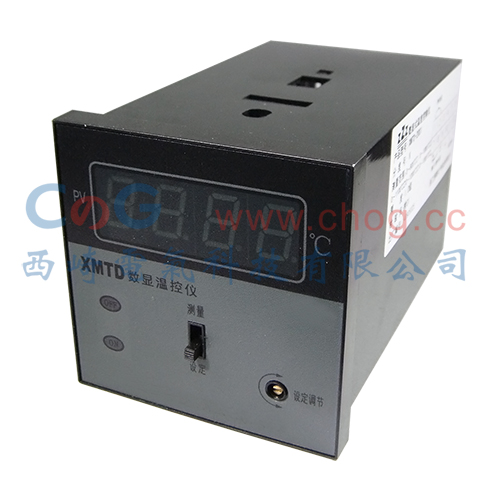

XMTD |
72×72 |
120 |
68×68 |
|
XMTE |
48×96 |
100 |
45×92 |
|
XMTG |
48×48 |
85 |
45×45 |
|
XMT-DA |
60×120 |
90 |
55×115 |
|
XMT-142 |
95×175 |
140 |
74×150 |
