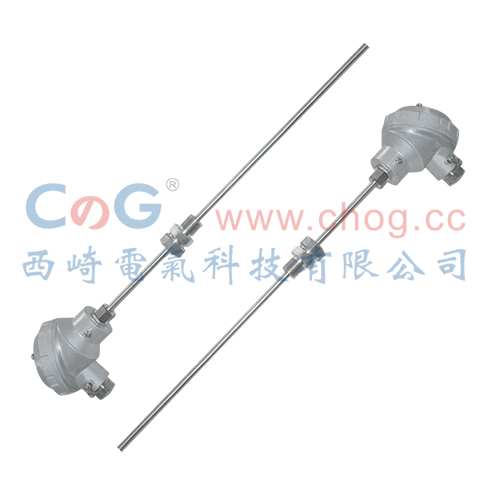

鎧裝熱電阻作為一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃～500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。
鎧裝熱電阻特點
·熱響應時間少，減小動態誤差；
·直徑小，長度不受限制；
·測量精度高；
·進口薄膜電阻元件，性能可靠穩定；
鎧裝熱電阻工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
鎧裝熱電阻主要技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
鎧裝熱電阻偶絲直徑材料
|
偶絲形式
|
單支式
|
雙支式
|
|
套管直徑
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ4 Φ5 Φ6 Φ8
|
|
套管材質
|
1Cr18Ni9Ti
|
鎧裝熱電阻常溫絕緣電阻
熱電阻在環境溫度為15～35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
鎧裝熱電阻測溫范圍及溫差
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
允差
|
|
WZPK
|
PT100
|
-200～500℃
|
A級
|
±（0.15+0.002 |t|）
|
|
B級
|
±（0.15+0.005 |t|）
|
注：t為被測溫度的絕對值
鎧裝熱電阻熱響應時間
|
套管直徑
|
Ф3
|
Ф4
|
Ф5
|
Ф6
|
Ф8
|
|
熱響應時間（S）
|
≤3
|
≤5
|
≤8
|
≤12
|
≤15
|
