名 稱
|
型 號
|
安裝形式
|
接線盒形式
|
分度號
|
保護管材質
|
直 徑
|
測溫范圍
|
|

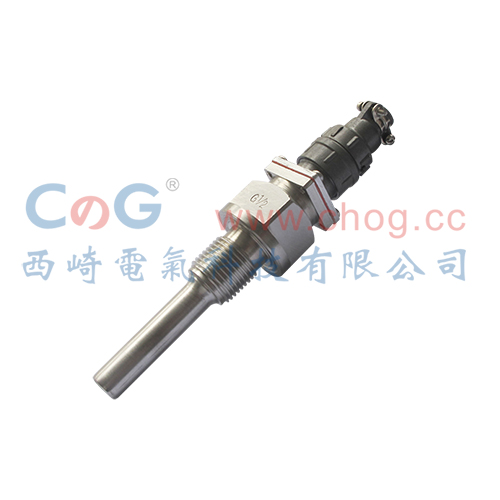

鉑熱電阻
|
WZP-269
|
固定螺紋
G1/2
|
航空接插式
|
Pt100
BA1
BA2
|
1Cr18Ni9Ti
（304不銹鋼管）
|
Φ12mm
|
-200～500℃
|
|
銅熱電阻
|
WZC-269
|
Cu50
Cu100
G
|
-50～150℃
|
|
熱電阻類別
|
測量范圍℃
|
分度號
|
允許偏差△t℃
|
|
WZP型鉑電阻
|
-200～500
|
Pt100
|
B級允差±（0.30+0.005︱t︱）
|
|
A級允差±（0.15+0.002︱t︱）
|
|||
|
WZC型銅電阻
|
-150～100
|
Cu50
|
-50～100℃允差±（0.30+6.0×10-3t）
|
|
熱電阻型號說明
|
|
W Z □ □ -□ □ □
|
|
a b c d e f g
|
|
a. 溫控儀表
|
|
b. 熱電阻
|
|
c. 熱電阻材料
|
|
P: 鉑熱電阻
|
|
C: 銅熱電阻
|
|
d. 2: 雙支熱電阻
|
|
e. 安裝固定形式:
|
|
1: 無固定裝置
|
|
2: 固定螺紋式
|
|
3: 活動法蘭式
|
|
4: 固定法蘭式
|
|
6: 固定螺紋錐形保護管
|
|
f. 接線盒形式:
|
|
1: 無接線盒
|
|
2: 防濺式
|
|
3: 防水式
|
|
4: 防爆式
|
|
其它統(tǒng)一設計形式
|
|
插座式
|
|
g. 保護管:
|
|
0: Φ16mm 不銹鋼保護管
|
|
1: Φ12mm 不銹鋼保護管
|
|
其它統(tǒng)一設計規(guī)格
|
