WRNK-421_WRNK-431_WRNK-422_WRNK-432鎧裝熱電偶

產品中心

WRNK-421_WRNK-431_WRNK-422_WRNK-432鎧裝熱電偶

WRNK-421_WRNK-431_WRNK-422_WRNK-432鎧裝熱電偶

如果您有任何問題可以聯系我們！
聯系我們

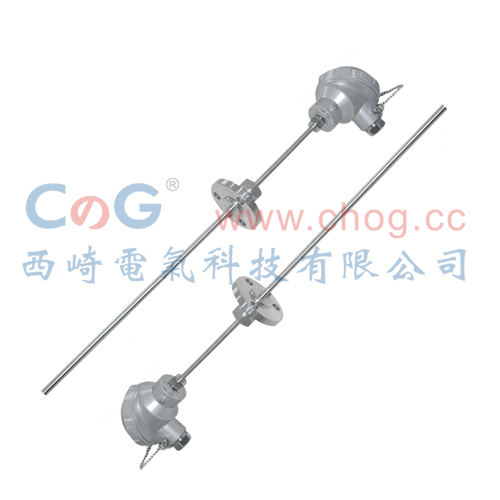

WRNK / WREK接線盒式固定卡套法蘭裝置鎧裝式熱電偶
型號
安裝形式
接線形式
分度號
保護管材質
保護管直徑
適用形式
測溫范圍
WRNK-421、431
固定卡套法蘭
接線盒
K
1Cr18Ni9Ti
Φ2mm   Φ3mm
Φ4mm   Φ5mm
Φ6mm   Φ8mm
絕緣式
0～900℃
WRNK-422、432
接殼式
WREK-421、431
E
絕緣式
0～700℃
WREK-422、432
接殼式
        鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可作為裝配式熱電偶的感溫元件，它可以直測量各種生產過程中從0℃～1000℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
測溫范圍和準確等級
類別
代號
分度號
套管外徑mm
常用溫度（℃）
最高使用溫度（℃）
允許偏差△t
測溫范圍（℃）
允差值
鎳鉻-鎳硅
WRNK
K
≥Φ3
900
1000
0～1000℃
±2.5℃或±0.75%t
鎳鉻-康銅
WREK
E
≥Φ3
600
700
0～700℃
±2.5℃或±0.75%t
銅-康銅
WRCK
T
≥Φ3
350
400
-40～350℃
±1℃或±0.75%t
鐵-康銅
WRFK
J
≥Φ3
500
600
0～600℃
±2.5℃或±0.75%t
注：t為被測溫度的絕對值
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用T0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定
套管直徑
熱響應時間T0.5（秒）
露端式
接殼式
絕緣式
2.0
0.3
0.4
0.5
3.0
0.4
0.6
1.2
4.0
0.5
0.8
2.5
5.0
0.7
1.2
4.0
6.0
0.8
2.0
6.0
8.0
1.0
4.0
8.0
絕緣電阻
當周圍空氣溫度為15～35℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定
套管直徑
試驗電壓（V-D.C）
絕緣電阻（KΩ.m）
1.5
50±10%
＞1000
＞1.5
500±10%
＞1000

鎧裝式熱電偶型號命名
W R □K -□ □ □
a b c d    e   f   g
a.     溫度儀表
b.     熱電偶
c.     熱電偶元件
        N: 鎳鉻-鎳硅
        E: 鎳鉻-康銅
        C: 銅-康銅
        F: 鐵-康銅
d.     鎧裝式
e.     安裝固定形式:
       1: 無固定裝置
       2: 固定卡套螺紋式
       3: 可動卡套螺紋式
       4: 固定卡套法蘭式
       5: 可動卡套法蘭式
f.      接線盒形式:
       0: 簡易式
       2: 防濺式接線盒
       3: 防水式接線盒
       8: 手柄式
       9: 補償線式
g.     設計序號:
       0: 絕緣式
       1: 接殼式
       2: 露端式
       3: 絕緣式（手柄式）
       4: 接殼式（手柄式）
