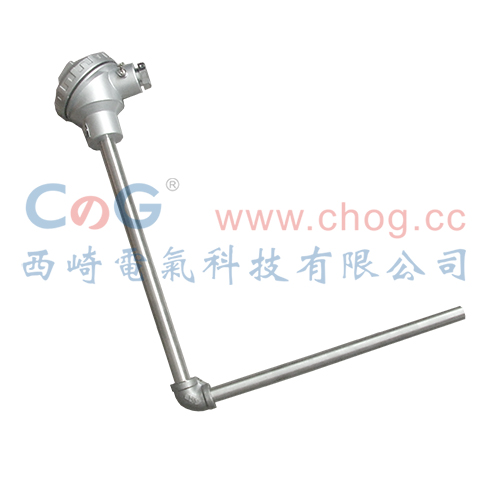

WRN-520_WRN-530_WRN-521_WRN-531直角式裝配熱電偶

WRN-520_WRN-530_WRN-521_WRN-531直角式裝配熱電偶

如果您有任何問題可以聯系我們！
聯系我們
WRN/WRE系列直角裝配式熱電偶

名    稱

型   號
安裝形式
分度號
保護管材質
直 徑
測溫范圍
鎳鉻-鎳硅熱電偶
WRN-520
直角式
K(EU-2)
1Cr18Ni9Ti
（304不銹鋼管）
Φ16mm
0～1200℃
-530
WRN-521
531
Φ20mm
鎳鉻-康銅熱電偶
WRE-520
E(EU-2)
Φ16mm
0～900℃
-530
WRE-520
530
Φ20mm

       WR系列工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
   根據國家規定，我廠從1992年起開始生產符合IEC國際標準分度號的鉑銠30—鉑銠6—鉑銠10—鉑、鎳鉻—鎳硅、鎳鉻—銅鎳、銅－銅鎳、鐵－銅鎳等型式熱電偶。
一、工作原理　
   熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值?！?/span>
二、熱電動勢
   熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。備注：關于本型號具體技術要求（如長度、螺紋或法蘭接等）可與公司洽詢。
三、溫度測量范圍和允許誤差
熱電偶類別
代號
分度號
測量范圍℃
允許偏差△t　℃
鉑銠30—鉑銠6
WRR
B
0～1800
±1.5℃或±0.25%t
鉑銠10—鉑
WRP
S
0～1600
±1.5℃或±0.25%t
鎳鉻－鎳硅
WRN
K
0～1300
±2.5℃或±0.75%t
鎳鉻－銅鎳
WRE
E
0～800
±2.5℃或±0.75%t
四、熱響應時間
   在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
五、熱電偶公稱壓力
   一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
六、熱電偶最小置入深度　　
   應不小于其保護管外徑的8～10倍（特殊產品例外）。
七、熱電偶絕緣電阻（常溫）　　
  常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
  a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.M。即Rr.L≥100 MΩ.M，L＞1m 式中：Rr－熱電偶的長度m
  b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
八、上限溫度絕緣電阻　　
  熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃
試驗溫度t℃
電阻值MΩ
100≤tm＜300
t=tm
10
300≤tm＜500
t=tm
2
500≤tm＜850
t=tm
0.5
850≤tm＜1000
t=tm
0.08
1000≤tm＜1300
t=tm
0.02
tm＞1300
t=1300
0.02

九、型號命名
W R □ □ -□ □ □
a   b  c   d     e   f   g
a.     溫度控制儀表
b.     熱電偶
c.      熱電偶材料
        R: 鉑銠30-鉑銠6
        P: 鉑銠10-鉑
        N: 鎳鉻-鎳硅
        E: 鎳鉻-康銅
d.     2: 雙支熱電偶
e.     安裝固定形式
       1: 無固定裝置
       2: 固定螺紋裝置
       3: 活動法蘭式
       4: 固定法蘭式
       5: 直角型式
       6: 固定螺紋錐形保護管式
f.      接線盒形式
       1: 無接線盒
       2: 防濺式
       3: 防水式
       4: 防爆式
g.    保護管直徑及材質:
       0: Φ16mm 不銹鋼保護管
       1: Φ20mm 不銹鋼保護管
       2: Φ16mm 高鋁質保護管
       3: Φ20mm 高鋁質保護管
       4: Φ25mm 保護管
